目前國際上一般參照美國石油學會推薦的《柔性管設計規范》，該規范詳細介紹了柔性管道系統及其元件，規定了柔性管道設計的過程、破壞模型和材料選擇，提出了柔性管道載荷有限元分析、整體響應計算、模型分析以及完整性、可行性分析的方法，同時也對柔性管道的制造、處理、運輸、安裝等給出了相應要求。此外，柔性管設計還可參照：API Spec.RP無粘結柔性管道設計規范；API Spec.RP 17K-粘結柔性管道設計規范；ISO 10420海洋立管用柔性管道系統；API RP 2RD浮式生產系統和張力腿平臺的立管設計等。
某項目采用NKT公司最為典型的5層柔性管結構形式，管徑6英寸，該柔性管截面包括：骨架層、壓力支撐層、抗壓鎧裝層、抗拉鎧裝層和外護套層。
骨架層。骨架層是柔性管的主要部分，通常由一條異形鋼帶沿接近0°的方向螺旋自鎖而成截面為S型，各層之間存在一定間隙，以保證結構的柔性。
壓力支撐層。壓力支撐層是一個由高分子聚合物構成的空心圓管，位于骨架層和抗壓鎧裝層之間，主要起保護作用，防止管道泄漏，并傳遞壓力。壓力支撐層的設計主要是對材料的選取，并考慮壓力的傳遞作用，對載荷進行分析。
本設計采用的是HDPE(高密度聚乙烯)材料，其最大特點就是耐環境應力開裂，還能抗蠕變、耐高溫和腐蝕、化學兼容性強。
抗壓鎧裝層�？箟烘z裝層主要是通過防止其內層結構的橢圓化變形來支撐防滲漏的外層。但抗壓鎧裝層不具備顯著承受軸向載荷和彎曲載荷的能力，因?yàn)樵撟枣i金屬異型鋼帶的螺旋纏繞角近乎90°，并且相互之間還存在一定間隙。對于需要承受較高壓力的柔性管而言，可以通過增加一個小角度纏繞的金屬帶，來增強管件徑向的承載力。
抗壓鎧裝層的設計應使其能抵抗規定的環向應力，保證鋼帶之間的間距在要求的限度之內并防止內鎖失效。
對于無粘結的柔性管，螺旋纏繞的扁鋼可以發生相互的滑動，因而使得管道具有良好的彎曲柔性�？估z裝層應按要求的軸向強度進行設計，且應滿足控制鋼帶之間的間距和環向強度的所有要求，對于不包括承壓鎧裝層的設計尤其如此。
外護套層是將載荷傳遞到壓力支撐層，起到總體的固定和傳遞載荷的作用。同壓力支撐層一樣，外護套層也是由高分子聚合物（如低密度聚乙烯）構成的空心圓管。外護套層還有一個作用就是隔離，防止環形空間流體泄漏到層外或防止海水的進入，保護鋼結構不受腐蝕。外護套層的設計應保證其能承受管的彎曲、軸向拉壓、扭轉和外部環向壓力，以及安裝磨蝕和附屬構件產生的局部荷載效應等。
柔性管的各管道層都有不同的功能，應對各層進行分析。粗糙型柔性管的主要部分即內骨架層，直接承受了內外壓，故對該層的計算分析是必不可少的。另外，鎧裝層也是受壓和受拉的部件，也需要對其進行分析計算。

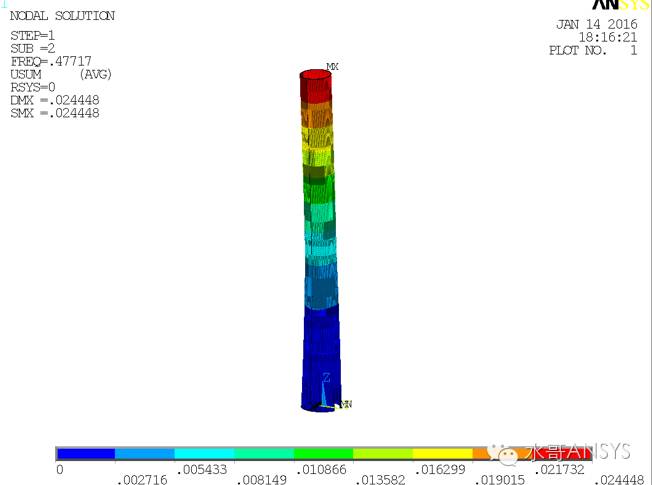

針對柔性管道的靜態分析主要包括了屈曲分析（壓潰）、承受內壓載荷計算分析及承受拉伸載荷的計算分析。現利用有限元分析軟件ANSYS，對所選取柔性管道進行靜態分析。
